Laboratorio di misura ACQUA

Laboratorio di misura: contatori acqua

A settembre 2017 Consorzio Servizi Qualificati ha esteso l’accreditamento ad Unioncamere anche per i contatori dell’acqua e del calore e, in previsione dell’entrata in vigore del DM 93/2017, ha dato il via al nuovo laboratorio per la verifica degli stessi sempre nella sede di Assago.

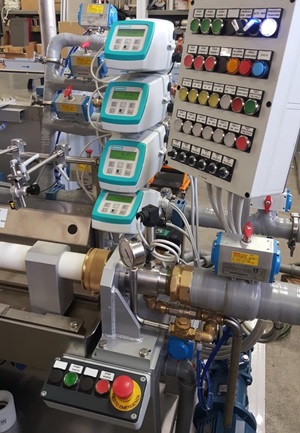

Contatori acqua: il laboratorio fisso

Le verifiche sono garantite per ogni tipologia, marca e modello di contatore (compreso i contatori statici).

Le caratteristiche del laboratorio fisso progettato per la sede di Assago sono innovative e si basano su ben 4 linee di taratura, tutte con Master Meters ad alta precisione.

Linee di taratura

Portata in volume

Diametri contatori

l/h

l/h

Linea 1

3

100

DN3, DN10, DN15

Linea 2

30

1.000

DN15, DN20, DN25

Linea 3

500

10.000

DN25, DN32, DN40

Linea 4

1.000

30.000(*)

DN40, DN50, DN65

 (*) 50.000 l/h in condizioni particolari per contatori a basse perdite di carico

Il laboratorio di misura dell’Organismo di Ispezione di Consorzio Servizi Qualificati può tarare strumenti già utilizzati in campo grazie alle seguenti caratteristiche:

  • Un sistema di condotte in acciaio che realizzano il percorso idraulico, valvole, dispositivi idraulici per lo sfiato dell’aria, raccordi per la connessione all’impianto degli strumenti da tarare;
  • Un collettore (by-pass) collega idraulicamente i deviatori di flusso delle quattro linee di tarature, permettendo di indirizzare il ciclo di taratura al Master Meter più idoneo in relazione alle portata da misurare consentendo, così, l’ottimizzazione delle prestazioni metrologiche di prova;
  • Un sistema di lettura automatico idoneo a leggere l’indicatore ad alta risoluzione degli strumenti da tarare nuovi e anche la rotella a risoluzione ridotta dei contatori non nuovi;
  • Una specifica linea per il flussaggio pre-prova consente di espellere i residui eventualmente presenti nel contatore;
  • Un sistema di gestione hardware e software idoneo ad acquisire tutte le misure effettuate e ad elaborare i dati per la certificazione finale.
